Guía Técnica de Remolques Agrícolas y Sistemas de Volteo Hidráulico

Preguntas y Respuestas Técnicas: Remolques y Componentes Mingsin

1. ¿Cuál es la diferencia entre un semirremolque y un remolque completo? ¿Qué tipo produce Mingsin?

Un remolque completo (remolque de ejes) soporta todo el peso de su carga a través de su propia estructura. Un semirremolque transfiere parte de su carga al vehículo tractor. Mingsin produce principalmente remolques completos.

2. ¿Por qué la corona de giro se denomina "sin núcleo"? ¿De qué material está hecha? ¿Cuáles son los modelos comunes? ¿Qué se debe tener en cuenta antes de su uso? ¿Cuáles son sus ventajas? ¿Qué otros tipos de dirección existen?

La corona de giro consta de una brida superior и una inferior. Las superficies de montaje de las bridas están inclinadas и las superficies de acoplamiento son cónicas. Las pistas de bolas están mecanizadas en las superficies cónicas para alojar las bolas. El lado exterior de la brida inferior tiene una ranura. El material es acero.

La corona de giro está hecha de fundición dúctil o acero Masteel (un tipo de acero al carbono de alta calidad).

Modelos comunes: ∮600, ∮750, ∮850, ∮1050, ∮1100, ∮1200 (mm).

Se debe aplicar grasa lubricante antes de su uso.

Ventajas: proceso de fabricación más simple, menor peso, instalación más fácil, alta capacidad de carga, fuerte resistencia al impacto, no es propenso a fracturas o daños, y tiene una vida útil más larga.

Otros métodos de dirección incluyen la dirección por mangueta (kingpin) y la dirección por junta universal, utilizadas principalmente en automóviles.

3. ¿Cuál es la función del muelle amortiguador (resorte de tracción)? ¿Cuál es la función del tope de goma?

Muelle amortiguador: Cuando el vehículo tractor frena, reduce el impacto del remolque trasero sobre el tractor, protegiendo la barra de tracción y haciéndola más duradera.

Tope de goma: Se monta en las cuatro esquinas de la caja del remolque. Cuando se abren las compuertas laterales, evita el contacto brusco entre la carrocería y el chasis, previniendo daños.

4. ¿Cuáles son aproximadamente el ángulo de vuelco trasero y los ángulos de vuelco izquierdo/derecho de un remolque basculante?

Ángulo de vuelco trasero: ≥45°. Ángulo de vuelco lateral: ≤60°.

5. ¿Para qué tipos de carga son adecuados principalmente los remolques de balderas altas y los remolques de tipo jaula (con malla)?

Son principalmente adecuados para mercancías voluminosas pero ligeras (por ejemplo, algodón, lo que permite un mayor volumen), y para el transporte de ganado como vacas o ovejas (evitando que salten hacia afuera).

6. ¿Cuáles son las relaciones de conversión entre libra y kilogramo, caballo de fuerza y kilovatio, pie/pulgada y metro? ¿Cuántas formas hay de expresar la temperatura y cómo se convierten?

1 lb ≈ 0.453 kg. 1 hp ≈ 0.753 kW. 1 pie (ft) = 12 pulgadas (in) = 0.3048 m.

Temperatura: Celsius (°C), Fahrenheit (°F), Kelvin (K). Conversión: 5(F-50°) = 9(C-10°); K = 273.15 + °C.

7. ¿Cómo se explica que el punto de enganche de los remolques de Mingsin sea un "punto libre"?

Mingsin produce dos tipos de remolques:

Remolque de un solo eje: El anillo de acoplamiento y la barra de tracción están conectados mediante pernos. Al cambiar la posición relativa, la caja del remolque se puede mantener nivelada.

Remolque de eje tándem: La barra de tracción se conecta a la carrocería mediante un bulón, lo que le permite pivotar hacia arriba y hacia abajo libremente para adaptarse a la altura del vehículo tractor.

8. ¿Cuál es la diferencia entre la soldadura por CO2 y la soldadura ordinaria? ¿Cuáles son los métodos de soldadura comunes? ¿Cuáles son las ventajas de cada uno y para qué materiales son adecuados?

La principal diferencia es el hilo de soldadura. Métodos comunes: soldadura por arco con electrodo revestido (SMAW), TIG (GTAW), MIG/MAG (incluyendo CO₂).

Soldadura por electrodo (SMAW): Operación flexible, adecuada para una amplia gama de metales, penetración profunda. Depende de la habilidad del operador, menor productividad. Adecuada para la mayoría de los espesores.

TIG (GTAW): Alta eficiencia, poca escoria, baja distorsión, alta velocidad. Más peligrosa para la salud (requiere protección). Adecuada para acero inoxidable, aluminio, cobre.

CO₂ (MAG): Alta productividad, bajo costo, buena calidad, fácil de aprender. Mayor salpicadura, baja resistencia al viento. Adecuada para acero de bajo carbono y acero de baja aleación; no es adecuada para metales no ferrosos.

9. ¿Cuál es la función principal de la pintura antioxidante? ¿Cuáles son los principales métodos de tratamiento de superficies y sus ventajas?

La pintura antioxidante evita el contacto entre la pieza de trabajo y el aire, inhibiendo el óxido.

El tratamiento de superficie tiene dos etapas:

Preparación: granallado (elimina la cascarilla y la tensión residual), esmerilado (suaviza los puntos de soldadura), decapado y fosfatado (desengrasa, limpia, mejora la resistencia a la corrosión y la adherencia de la pintura).

Recubrimiento:

Pintura por pulverización: apariencia atractiva, resistente al óxido.

Pintura al horno: color más brillante y duradero.

Galvanizado: la mejor protección contra la corrosión, ideal para áreas con alta humedad o iones en el aire.

Pintura en polvo (Powder coating): acabado duro, resistente a la corrosión y liso.

10. ¿Qué material se utiliza comúnmente para las ballestas de Mingsin? ¿Qué material específico utiliza Mingsin? ¿Cuáles son las ventajas de cada uno? ¿Cuál es el propósito del casquillo en el extremo delantero de la ballesta? ¿Cuáles son los modelos comunes de ballestas?

Materiales comunes: 65Mn y 60Si2Mn.

60Si2Mn: buena elasticidad y resistencia a la flexión.

65Mn: menor costo.

El casquillo es resistente al desgaste, fácil de reemplazar y aumenta la vida útil de la ballesta.

Modelos comunes: 7C-1T, 7C-3T, 7C-5T, 7C-5T Heavy Duty (las ballestas tándem cuentan como un juego; el número indica la capacidad de carga por juego en toneladas).

11. ¿Por qué algunos remolques se denominan remolques con "lanza articulada en trípode"? ¿Cuál es su importancia y beneficio?

La lanza en trípode es muy robusta, fácil de enganchar/desenganchar y permite cargar más mercancía en un contenedor, ahorrando costos de envío.

12. ¿Por qué Mingsin utiliza "neumáticos agrícolas" en sus remolques?

Los vehículos de Mingsin se utilizan a menudo en campos agrícolas y zonas montañosas con carreteras en mal estado, barro o sin caminos. Los neumáticos necesitan una alta capacidad de carga, funcionamiento intermitente y resistencia al envejecimiento, al desgaste y al agrietamiento. Neumáticos agrícolas cumplen con estos requisitos. La desventaja es el caucho grueso y la baja disipación de calor, por lo que no se pueden usar a altas velocidades.

13. ¿Para qué terreno es adecuado un remolque de un solo eje? Compare las ventajas y desventajas con los remolques de eje tándem.

Un solo eje: adecuado para terrenos accidentados y empinados. Ventajas: menor radio de giro, mejor capacidad todoterreno, ahorro de combustible.

Eje tándem: adecuado para terrenos llanos; proporciona una conducción más suave.

14. ¿Qué significan los números de modelo de los cilindros hidráulicos? ¿Cómo seleccionar un cilindro para un vehículo determinado?

Las primeras letras indican el tipo de cilindro. Los números siguientes indican el diámetro del taladro (camisa), el diámetro de la vástago y la carrera. Otros indican el tipo de conexión y accesorios.

Ejemplo: HSGL01-80/45E-1201-925X118

HSC: cilindro hidráulico de ingeniería

L: conexión de rosca externa

80: diámetro interior (mm)

45: diámetro del vástago (mm)

E: clasificación de presión 16 MPa

1201: extremo del cilindro con ojo y casquillo, extremo del vástago con rosca interna, sin amortiguación, conexión de puerto con rosca interna

925: carrera (mm)

118: distancia de montaje (mm)

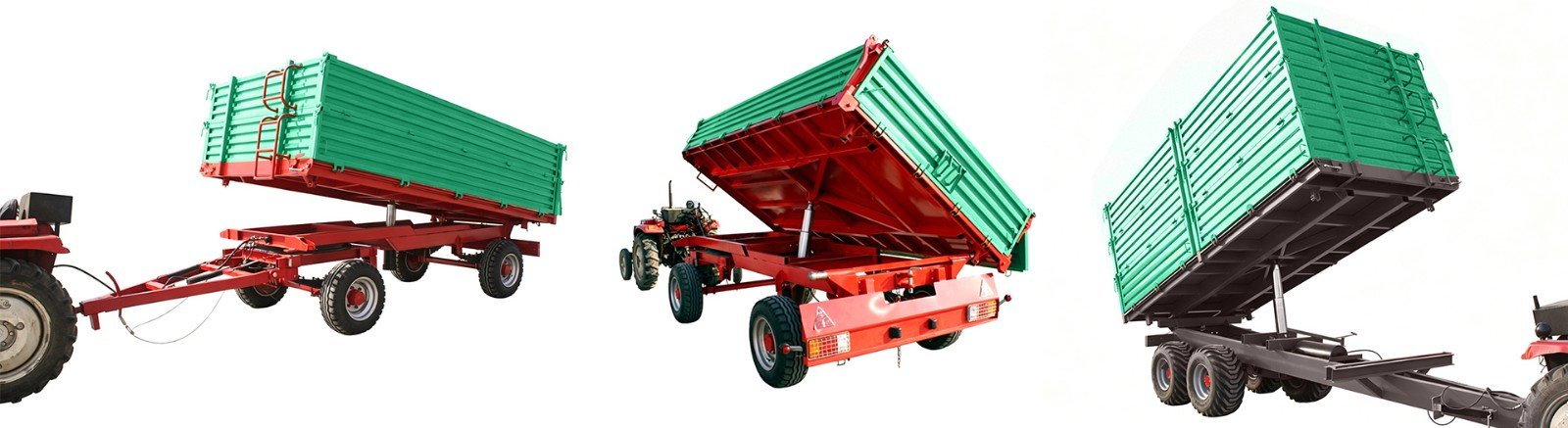

15. Explique brevemente el principio de un remolque basculante de tres vías y sus ventajas.

Principio: Un cilindro hidráulico está montado centralmente debajo de la caja. Para el vuelco trasero, se quitan los bulones de los extremos delanteros de la caja, el cilindro se extiende y el chasis se inclina hacia atrás. Для vuelco lateral, se quitan los bulones del lado opuesto, el cilindro se extiende y el chasis se inclina hacia el otro lado.

Ventajas: El desescombro/descarga se puede realizar en espacios reducidos sin mover el vehículo, y se dispone de más opciones para la dirección de descarga.

16. ¿Cuál es el propósito del pasador de bloqueo de marcha atrás? ¿Cuál es el propósito de la barra protectora (guardabarros/protección lateral)?

Pasador de marcha atrás: Montado en el bastidor de la corona de giro. Evita que la corona gire, asegurando el movimiento en línea recta y permitiendo dar marcha atrás sin una dirección no deseada.

Barra protectora: Evita que personas o animales caigan debajo de las ruedas, evitando lesiones.

17. ¿Qué materiales se utilizan para las llantas? ¿Cómo hacer coincidir una llanta con un modelo de neumático? ¿Cómo interpretar el desplazamiento (offset), el diámetro de la circunferencia de los pernos (PCD) y el orificio central?

Materiales de la llanta: acero perfilado o fundición maleable.

Ejemplos de emparejamiento neumático-llanta:

6.50-16 → llanta 5.50-16

7.50-16 → 6.00G-16

7.00-16 → 5.50F-16

8.25-16 → 6.50H

9.00-16 → 7.00T

10.0-20 → 7.50V

Desplazamiento (Offset): distancia entre la superficie de montaje de la llanta y el plano central del neumático.

PCD: diámetro del círculo que pasa por el centro de los orificios de los pernos de la rueda.

Orificio central (Center bore): diámetro del orificio central de la llanta.

18. Describa brevemente los tipos de freno comunes, cómo funcionan y por qué se utilizan.

Tipos: freno de aire, freno hidráulico, freno eléctrico, freno por inercia (overrun), freno de disco. Todos funcionan expandiendo las zapatas de freno contra un tambor (excepto los frenos de disco).

Freno por inercia: El movimiento de la barra de tracción acciona un árbol de levas que gira la leva, empujando las zapatas contra el tambor.

Freno de aire (servicio): El aire a alta presión del compresor del tractor ingresa a la cámara de freno, empujando una varilla que gira la leva y expande las zapatas.

Freno de liberación de aire (por muelle): Utiliza una válvula especial para purgar el aire del freno de servicio, permitiendo que un muelle aplique los frenos (freno de estacionamiento/seguridad).

Freno eléctrico: Un electroimán acciona las zapatas de freno dentro del tambor.

Freno hidráulico: El líquido de frenos acciona el árbol de levas.

Freno de mano (manual): Un resorte tira de la varilla de accionamiento para girar la leva y aplicar las zapatas.

El freno utilizado depende de la configuración del vehículo tractor.

19. ¿A qué se refieren las dimensiones totales? ¿A qué se refieren las dimensiones de la caja?

Dimensiones totales: la longitud, altura y anchura máximas de todo el remolque. Determinan la maniobrabilidad del vehículo (por ejemplo, para un almacén con espacio limitado).

Dimensiones de la caja: la longitud, anchura y altura de las cuatro compuertas laterales que forman la caja de carga.

20. ¿Cuántos tipos de patrones de banda de rodadura existen? ¿Para qué condiciones se utiliza cada uno?

Espiga (chevron): ruedas motrices.

Diagonal (zigzag): buen drenaje de agua, evita el deslizamiento lateral.

Ranura de agua: rendimiento a alta velocidad, baja resistencia a la rodadura.

Clasificación general:

Ranuras longitudinales: buen manejo, baja resistencia a la rodadura, bajo nivel de ruido, buen drenaje, resistente al deslizamiento lateral.

Ranuras transversales: buena fuerza motriz, fuerza de frenado, tracción y resistencia al desgaste.

Ranuras combinadas: ventajas de las longitudinales y transversales.

Banda de rodadura de bloques: buena fuerza motriz y de frenado.

Banda de rodadura todoterreno: diseñada para condiciones secas/húmedas, accidentadas, embarradas o arenosas.

21. ¿Cuál es el propósito principal del poste marcador delantero en un remolque?

Indicación de altura: muestra que la carga no debe exceder la altura del poste.

Evita que la carga se desplace hacia adelante y cause peligro durante el frenado.

22. ¿Cuáles son los colores comunes de las luces traseras y sus significados? ¿Qué colores hay en el cable común de 7 núcleos de Mingsin?

Colores de las luces traseras: rojo (luz de posición/freno), amarillo (luz de niebla o intermitente), blanco (luz de marcha atrás o luz de matrícula).

Colores del cable espiral de 7 núcleos: negro (tierra), amarillo, rojo (freno), verde, azul, marrón, blanco (iluminación).

23. ¿Cuál es el propósito principal de los refuerzos de esquina delanteros y traseros?

Refuerzan la caja y también proporcionan puntos de montaje para los topes de goma y los estribos (peldaños).

24. ¿Por qué se utilizan pilares (candeleros) desmontables en los remolques largos?

Las balderas laterales largas tienden a deformarse y se vuelven pesadas para operar. Los pilares permiten dividir una compuerta larga en dos o más secciones, reduciendo la deformación y facilitando su apertura.

25. ¿Cuántos tipos de dispositivos reflectantes existen? ¿Dónde se deben colocar en un remolque?

Tres tipos: cinta reflectante, catadióptrico (luz reflectante), tira reflectante. Colores: rojo, amarillo, blanco. Se deben colocar en la parte trasera y en los laterales de la caja en posiciones visibles para reflejar la luz y advertir a otros vehículos, evitando colisiones.

26. ¿Por qué utilizar un acoplamiento rápido de línea de aire reductor?

Permite una conexión rápida, segura y duradera.

27. Si se requiere, ¿con qué luces debe estar equipado un remolque?

Luces de posición, luces de marcha atrás, intermitentes, luz de matrícula, luces de freno, luces de emergencia, luces de niebla, luces de gálibo.

28. ¿Cuáles son los modelos comunes de racores hidráulicos?

M22×1.5, M20×1.5.

29. ¿Por qué algunas compuertas laterales son planas y otras corrugadas (con costillas)?

Ambas tienen ventajas. Las planas pueden usar acero más grueso si es necesario. Las corrugadas son más atractivas estéticamente y tienen una mayor resistencia estructural y a la flexión.

30. ¿Por qué se utilizan contratuercas (tuercas de seguridad/autoblocantes) en algunos lugares?

En conexiones sujetas a movimiento relativo, las tuercas ordinarias pueden aflojarse fácilmente. Las contratuercas evitan esto, mejorando enormemente la seguridad y la confiabilidad.

31. ¿Cuáles son los componentes principales de un eje? ¿Cuál es la estructura y el material típico del eje? ¿Qué cojinetes se utilizan?

Componentes: tubo del eje, cubo de la rueda, mangueta (eje de muñón), zapatas de freno, tambor de freno, cojinetes, árbol de levas, eje excéntrico, tapa del cojinete, muelle de retorno. Cojinetes: cojinetes de rodillos cónicos.

Estructura típica: El tubo del eje es un tubo de acero sin costura (16Mn). Las manguetas están hechas de acero redondo 45#, ensambladas en caliente y soldadas al tubo.

32. ¿Cuál es la diferencia entre la grasa de calcio y la grasa de litio? ¿Cuándo se debe usar cada una?

Grasa de calcio: adecuada para temperaturas normales y bajas velocidades; buena resistencia al agua. Rango de temperatura: -10°C a 60°C.

Grasa de litio: adecuada para altas velocidades y altas temperaturas; buena resistencia al agua y prevención de óxido. Rango: -20°C a 120°C.

33. ¿Bajo qué condiciones es adecuado un remolque galvanizado?

Altas temperaturas, zonas húmedas, lluviosas o regiones con alto contenido de iones en el aire (zonas costeras).

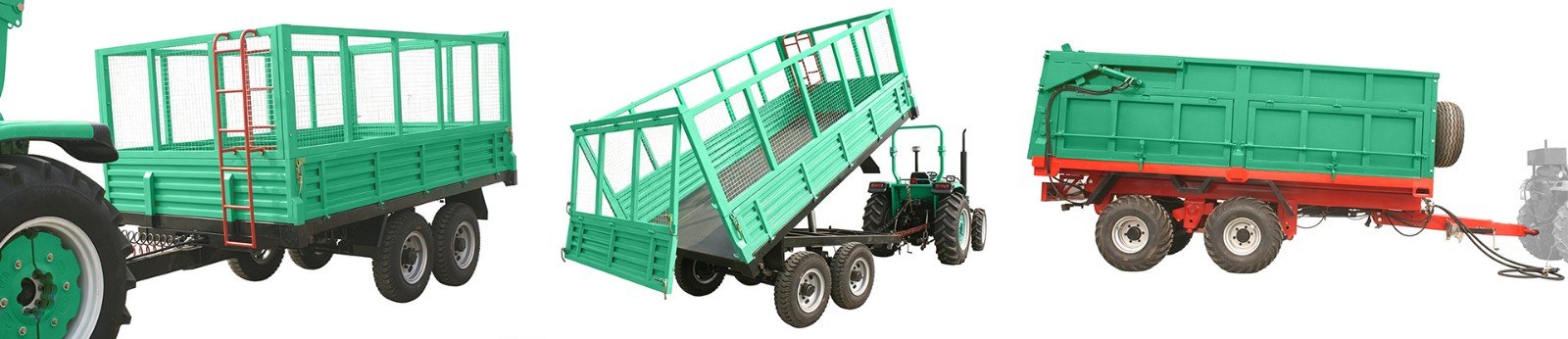

34. ¿Cuáles son las características del remolque de algodón de Mingsin?

Utiliza compuertas laterales altas para un mayor volumen. Su principal ventaja son las puertas laterales de descarga automática accionadas por varillaje, lo que mejora enormemente la eficiencia de descarga del algodón.

35. ¿Cómo interpretar las marcas de un neumático?

Ejemplo: 8.25-16. 8.25 = ancho de sección (8.25 × 25.4 = 209.55 mm). 16 = diámetro de la llanta (16 × 25.4 = 406.4 mm).

Neumático extranjero: 400/60-15.5. 400 = ancho (mm). 60 = relación de aspecto (altura = 400 × 0.6 = 240 mm). 15.5 = diámetro de la llanta (393.7 mm). Altura teórica total = 240×2 + 393.7 = 873.7 mm. 14PR = clasificación por capas (ply rating, a mayor número, más fuerte y duradero). R o Z = radial. D = cordón de acero. También índice de carga y símbolo de velocidad. Otras designaciones: PC (turismo), LT (camión ligero), TB (camión/autobús), AG (agrícola), OTR (fuera de carretera), ID (industrial), AC (avión), MC (motocicleta).

36. ¿Cuáles son las ventajas de las diferentes pinturas que usa habitualmente Mingsin?

Pintura por pulverización: buena adherencia, amplia aplicación, secado rápido.

Pintura al horno: alto brillo superficial, estética excelente.

Galvanizado: protección contra el óxido a largo plazo.

Pintura plateada: color plata, relativamente resistente al óxido, atractiva.

Composición de la pintura: aceites, resinas, pigmentos, diluyentes y aditivos (secantes, endurecedores, plastificantes, agentes antihumedad).

37. ¿Cómo se distinguen los pernos de alta resistencia de los pernos ordinarios?

Pernos de alta resistencia: grado superior a 8.8, material de acero 35# o 45#, templado y revenido.

Pernos ordinarios: grado inferior a 6.8, material Q235.

38. ¿Para qué tipo de transporte es adecuado un remolque de plataforma plana? ¿Cómo funciona la suspensión de eje tándem?

Los remolques de plataforma plana son ideales para el transporte a corta distancia, de patio a patio, con una carga/descarga fácil. También son adecuados para carga de forma irregular o de gran tamaño, estaciones de energía móviles, torres de iluminación, etc.

Suspensión tándem: Al ajustar la posición de los ejes delantero y trasero, la carrocería se mantiene relativamente nivelada, proporcionando un buen efecto de absorción de impactos.

39. ¿Cuáles son las ventajas de los ejes de torsión?

Apariencia atractiva, mayor categoría, menor altura de la plataforma, adecuados para velocidades de autopista, ahorran ballestas, buen confort de marcha.

40. ¿Cuál es el principio de la pata de apoyo de manivela? ¿Por qué algunas patas tienen ruedas?

La manivela gira engranajes cónicos, que a su vez giran un husillo roscado para subir o bajar la pata.

Las ruedas permiten mover el remolque empujándolo en lugar de levantarlo, facilitando su reposicionamiento.

41. ¿Cuál es el principio de una bomba hidráulica manual? ¿Por qué se diseña de esa manera?

El accionamiento manual de una bomba de pistón genera presión para extender un cilindro hidráulico. Este diseño se utiliza cuando el vehículo tractor no tiene toma de fuerza hidráulica; es un sistema de respaldo.

42. ¿Cuál es el propósito de las cadenas de seguridad?

Actúan como una conexión de respaldo entre el vehículo tractor y el remolque, evitando la separación si falla el acoplamiento principal.

43. ¿Cuáles son los principales usos de un remolque de herramientas?

Es un término genérico. Ejemplos: remolque con rampa (con rampas traseras para vehículos de ruedas u orugas), remolque cerrado/con lona (resistente a la intemperie, adecuado para herramientas, equipos de cocina, equipos de pesca).

44. ¿Cuáles son las ventajas de las luces LED? ¿Cuál es el voltaje típico del sistema?

LEDs: atractivos, ahorran energía, impermeables, respuesta rápida, seguros, confiables. Si un LED falla, la luz sigue funcionando. Voltaje típico: 12V.

45. ¿Cuál es el proceso de producción y el método de embalaje para los remolques agrícolas?

Proceso de producción:

Corte, plegado, taladrado, punzonado, conformado →

Limpieza (eliminación de cascarilla, rebabas, óxido, virutas, aceite) →

Remachado, soldadura →

Acabado (enderezado) →

Recubrimiento (imprimación antioxidante y pintura de acabado).

Embalaje: Las partes vulnerables (compuertas laterales) se envuelven en papel burbuja/espuma. Las piezas pequeñas se empaquetan en bolsas tejidas (una bolsa por remolque). Otras partes van sin embalaje, a menos que se especifique lo contrario.

46. ¿Cuál es la norma nacional para la producción de remolques agrícolas en China? ¿Cómo se determina la capacidad de carga nominal?

Norma: GB/T4330-2003. La capacidad de carga se calcula en función del volumen de la caja de carga.

47. ¿Cuáles son los componentes principales de un remolque agrícola?

Componentes principales: chasis superior e inferior, barra de tracción, tren de rodaje (ejes y ruedas), sistema eléctrico, sistema de frenos, compuertas laterales. Los remolques basculantes también tienen un sistema hidráulico.

48. ¿Definición de ancho de vía, distancia entre ejes y altura del piso de carga?

Ancho de vía (por eje): distancia entre las líneas centrales de los dos neumáticos del mismo eje.

Distancia entre ejes (batalla): distancia entre los centros de los ejes delantero y trasero cuando están paralelos.

Altura del piso de carga: distancia desde el piso del remolque hasta el suelo.

49. ¿Cuál es el código HS para los remolques agrícolas?

Código HS: 8716200000.
